SEVA - SLOVNÍČEK POJMŮ

Každá dětská stavebnice má interní výrobní názvy dílků, stejně tak je tomu i u české stavebnice SEVA. Pojďme si v tomto příspěvku uvést základní typy dílů a přiblížit jejich využití v modelech a jejich částech.

Pro složení tzv. 2D "prutu" je zapotřebí konstrukčních dílů a spojek. Uzavřené tvary 2D segmentů do čtverce a obdélníku, ale také 3D konstrukčních segmentů / modelů lze vyplnit tzv. "výplněmi" různých tvarů, dle volby konstrukčních dílů a spojek, uvedených níže. Co které tvary znamenají, se dozvíte níže.

2D "prut"

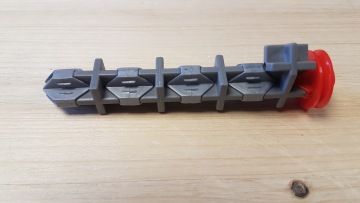

je konstrukce sestavená z konstrukčních dílů a konstrukčních spojek stavebnice SEVA - tvarově pouze v jednom směru, do tzv. prutu. Takto jsou označovány všechny samostatné prutové konstrukční segmenty jako mezikroky nejen v návodech k sestavení, ale i klasické vlastní tvorbě každého staveitele modelů ze stavebnice SEVA.

2D segment

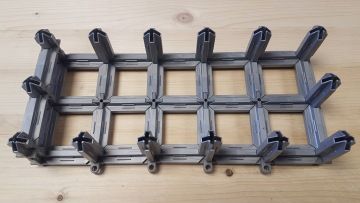

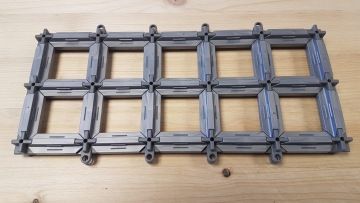

je plošná 2D konstrukce sestavená z konstrukčních dílů a konstrukčních spojek bez umístění výplní, na kterou budou navazovat další kroky k sestavení 3D konstrukce. Je standardním mezikrokem v přechodu z plošného do prostorového modelu, ačkoliv není tento krok pojmenován v návodech k sestavení u výrobce, ani v návodech modelů vlastní tvorby od projektu Svět kostiček.

3D segment

je prostorová 3D konstrukce sestavená z konstrukčních dílů a konstrukčních spojek bez umístění výplní, na kterou budou navazovat další kroky k sestavení 3D konstrukce modelu. Je standardním mezikrokem v přechodu kroků prostorového modelu, ačkoliv není tento krok pojmenován v návodech k sestavení u výrobce, ani v návodech modelů vlastní tvorby od projektu Svět kostiček.

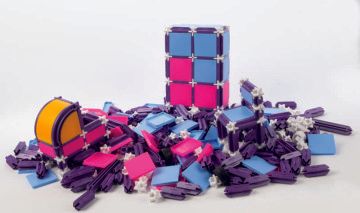

3d model

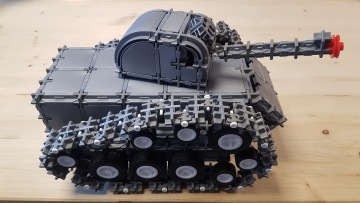

je hotová konstrukce modelu, sestavená z konstrukčních dílů, konstrukčních spojek a plošných 2D a prostorových 3D výplní, na kterou již nenavazují další kroky k sestavení stejného modelu. Je finálním krokem v sestavení prostorového modelu. Standardně je výsledkem sestavování modelů dle návodu k sestavení, nebo dle vlastní fantazie. Model obsahuje dle volby základní, rozšiřující i speciální typy dílů české stavebnice SEVA.

názvosloví dílů české stavebnice seva

DÍL "43"

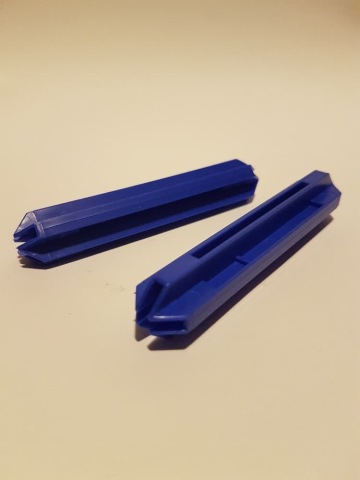

je nejzákladnějším konstrukčním prvkem pro složení 2D prutu / segmentu nebo 3D konstrukce sestavovaného modelu. Spojuje se zasunutím do konstrukčních spojek. Při použití čtyř dílů "43" a čtyř konstrukčních spojek tvaru X do uzavřeného tvaru vznikne čtvercový segment. V případě kombinace s dvěma díly "24" popsanými níže a čtyřmi konstrukčními spojkami tvaru X lze vytvořit obdélníkový segment. Tyto dva tvary uzavřených segmentů jsou základem pro 2D i 3D konstrukce.

Podlouhlý díl délky 43 mm, s dutými čely ve tvaru kříže, je vyráběn v celkem jedenácti barvách, z nichž celkem deset je v komerční nabídce e-shopu Svět kostiček® a pouze jedna barva se vyrábí zakázkově pro ateliérovou tvorbu projektu Svět kostiček®. Materiálem pro výrobu dílu "43" je granulovaný polystyren s příměsí barviva daného odstínu. Materiálová směs je zahřáta na určitou teplotu a pod tlakem vstříknuta do formy umístěné ve vstřikolisu.

Pro lepší prostorovou tuhost je díl "43" vybaven vnitřní příčkovou přepážkou, situovanou v polovině délky dílu. Skrz ni ovšem nelze protáhnout hřídel, ani jiné tyčové prvky. Také se do otvoru ve tvaru kříže dá vložit tzv. "SEVA Kolík".

Kompletní portfolio barevných variant tohoto dílu pod odkazem: https://svetkosticek-web.clinicos.cz/cms/shop/seva-konstrukcni-dil-43/?page=1

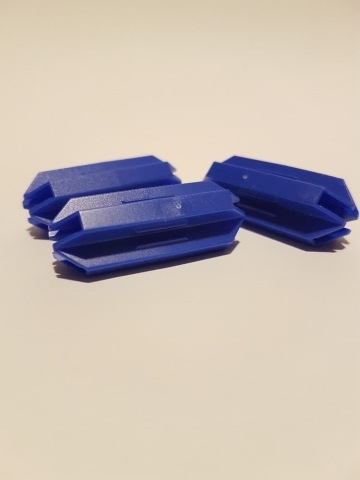

DÍL "24"

je nejzákladnějším konstrukčním prvkem pro složení 2D prutu / segmentu nebo 3D konstrukce sestavovaného modelu. Spojuje se zasunutím do konstrukčních spojek. Při použití čtyř dílů "24" a čtyř konstrukčních spojek tvaru X do uzavřeného tvaru vznikne čtvercový segment. V případě kombinace s dvěma díly "43" popsanými výše a čtyřmi konstrukčními spojkami tvaru X lze vytvořit obdélníkový segment. Tyto dva tvary uzavřených segmentů jsou základem pro 2D i 3D konstrukce.

Kratší podlouhlý dutý díl délky 24 mm, s dutými čely ve tvaru kříže, je vyráběn v celkem jedenácti barvách, z nichž celkem deset je v komerční nabídce e-shopu Svět kostiček® a pouze jedna barva se vyrábí zakázkově pro ateliérovou tvorbu projektu Svět kostiček®.

Materiálem pro výrobu dílu "24" je granulovaný polystyren s příměsí barviva daného odstínu. Materiálová směs je zahřáta na určitou teplotu a pod tlakem vstříknuta do formy umístěné ve vstřikolisu. Výhodou dílu "24" oproti dílu "43" je jeho dutost, resp. díl "24" je uvnitř bez dělící přepážky. Lze jej tak využít např. pro protažení kovové hřídele, nebo jiných tyčových dílků. Také se do otvoru ve tvaru kříže dá vložit tzv. "SEVA Kolík".

Kompletní portfolio barevných variant tohoto dílu pod odkazem: https://svetkosticek-web.clinicos.cz/cms/shop/SEVA-konstrukcni-dil-24/?page=1

DÍL "91"

je rozšiřujícím konstrukčním prvkem pro složení 2D prutu / segmentu nebo 3D konstrukce sestavovaného modelu. Spojuje se zasunutím do konstrukčních spojek. Délka jednoho dílu 91 se rovná dvěma dílům 43 vsazených do osy prutu skrz jednu spojku X. Pro tyto díly neexistují továrně vyráběné výplně. Díly slouží pouze pro prostorově tužší prodloužení prutových konstrukcí, např. pro sestavení kabinkových kolotočů.

Nejdelší podlouhlý díl délky 91 mm, s dutými čely ve tvaru kříže, je vyráběn v celkem čtyřech komerčních barvách a pouze jedna barva (signální žlutá) se aktálně vyrábí zakázkově pro ateliérovou tvorbu projektu Svět kostiček®. Ovšem tuto barvu dílu lze zakoupit v sadě SEVA HLAVOLAMY 3v1 v kombinaci barev klasické modré a signální žluté.

Materiálem pro výrobu dílu "91" je granulovaný polystyren s příměsí barviva daného odstínu. Materiálová směs je zahřáta na určitou teplotu a pod tlakem vstříknuta do formy umístěné ve vstřikolisu. Díl obsahuje v polovině své délky kolmou přepážku pro zvýšení prostorové tuhosti. Nepatrnou výhodu tvoří také dvě vnější podlouhlé plošky s dutou částí a dvě s plnou částí, viz sada SEVA HLAVOLAMY 3v1.

Kompletní portfolio barevných variant tohoto dílu pod odkazem: https://svetkosticek-web.clinicos.cz/cms/shop/seva-konstrukcni-dil-91/?page=1

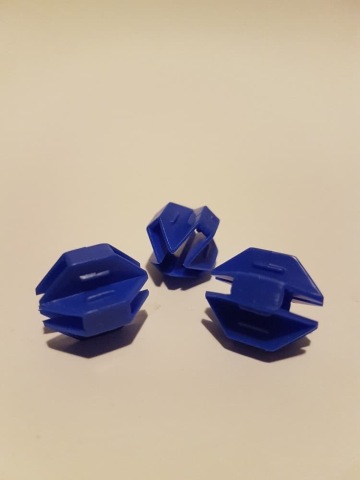

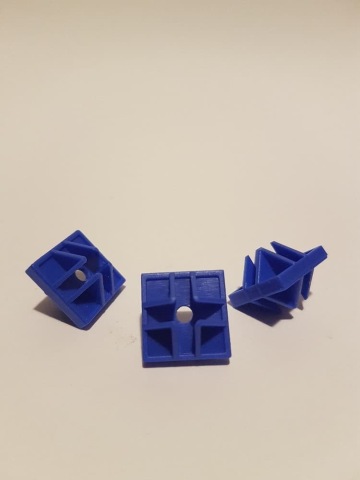

"miniDÍL"

je rozšiřujícím konstrukčním prvkem pro složení 2D prutu / segmentu nebo 3D konstrukce sestavovaného modelu. Spojuje se zasunutím do konstrukčních spojek. Pro tyto díly neexistují továrně vyráběné výplně v případě uzavření segmentů do tvaru čtverce / obdélníku. Díly slouží pouze pro prostorově tužší prodloužení prutových konstrukcí. Jako jediný typ ze série konstrukčních dílů obsahuje ve středu dílu kruhový otvor pro vložení kovové hřídele, nebo čepů. Díl "červený kolík" křížový spoj neudrží, reps. zuby spoje roztahuje.

Minidíl je vyráběn v celkem jedenácti barvách, z nichž celkem deset je v komerční nabídce e-shopu Svět kostiček® a pouze jedna barva se vyrábí zakázkově pro ateliérovou tvorbu projektu Svět kostiček®. Díl v pískově hnědé barvě není tak komerčně dostupný.

Materiálem pro výrobu minidílů je granulovaný polystyren s příměsí barviva daného odstínu. Materiálová směs je zahřáta na určitou teplotu a pod tlakem vstříknuta do formy umístěné ve vstřikolisu. Výhodou minidílu oproti ostatním konstrukčním dílům je kruhový otvor ve středu dílu mezi zubovými spoji, který definuje průměr dle průměru kovových hřídelí a čepů. Lze jej tak využít např. pro protažení kovové hřídele, nebo jiných tyčových dílků.

Kompletní portfolio barevných variant tohoto dílu pod odkazem: https://svetkosticek-web.clinicos.cz/cms/shop/seva-minidil/?page=1

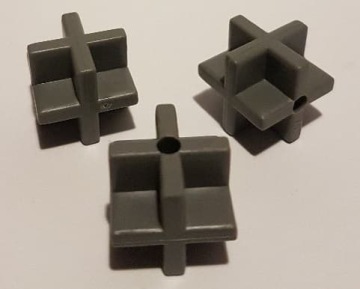

KONSTRUKČNÍ SPOJKA "X"

je nejzákladnějším spojovacím dílem, který s pomocí dílů 24, 43, 91 nebo minidílů vytvoří 2D prut / segment nebo 3D konstrukci modelu.

Konstrukci křížové spojky "X" navrhl v roce 1976 Ing. Josef Prokeš, někdejší pracovník prvovýrobce "Kovozávody Semily", které první stavebnici SEVA vydaly po třech letech inovací na hračkářský trh v září roku 1979. Konstrukční křížová spojka "X" umožňuje vynést konstrukční díly do tří směrů v rámci pravoúhlé soustavy v osách x, y, z.

Předností konstrukční spojky je otvor kruhového průřezu středem dílu pouze v jedné ose. Slouží pro protažení kovové hřídele, otočného čepu, také pro uchycení kola pomocí čepu. Spojky "X" jsou do komerčních stavebnic vyráběny ve třech základních barvách - bílé, šedé a černé. Pouze u produktu Abakus (počítadlo) jsou vyrobeny v dalších osmi barevných variantách.

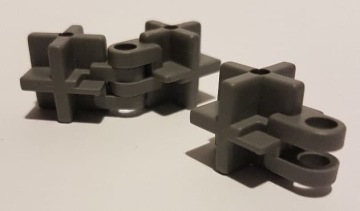

SPOJKA KLOUB

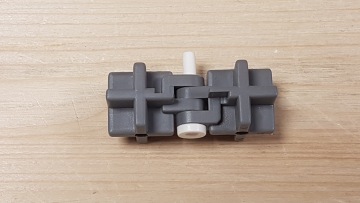

je spojovacím dílem rozšiřujícím klasické možnosti pravoúhlé stavebnice SEVA, který s pomocí dílů 24, 43, 91 nebo minidílů vytvoří 2D prut / segment nebo 3D konstrukci modelu. Propojením dvou konstrukčních křížových spojek "kloub" a se vložením čepu (pro kolo) vznikne konstrukční prvek, který nejen umožňuje vynést konstrukční díly do tří směrů v rámci pravoúhlé soustavy v osách x, y, z., ale také v rámci jedné roviny je otočný v ose čepu od 0 do 180°. Dostupné barvy čepů pro spoj dvou konstrukčních spojek "kloub" zde: https://svetkosticek-web.clinicos.cz/cms/shop/SEVA%20DROBN%C3%89%20D%C3%8DLY/?page=1

Předností konstrukční spojky s kloubem je otvor kruhového průřezu středem dílu, orientovaný pouze v ose shodné s orientací otvorů kloubu. Slouží pro protažení kovové hřídele, otočného čepu, také pro uchycení kola pomocí čepu. Spojky "kloub" jsou do komerčních stavebnic vyráběny ve dvou základních barvách - bílé a šedé. Příznivci výstav Svět kostiček mohou ovšem zpozorovat na modelech ateliérové tvorby také černé kloubové spojky. Ty jsou výrobcem vyráběny zakázkově pro potřeby projektu Svět kostiček.

Kombinace spojek a kovových hřídelí jsou běžné zejména v mechanizovaných modelech, nebo rozměrově velkých modelech ateliérové tvorby projektu Svět kostiček.

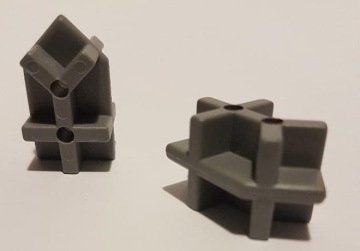

Spojka "Y"

je dílem rozšiřujícím možnosti spojování konstrukčních dílů nejen v úhlu 90°, ale i 135°, resp. 45°. Vynese tak až sedm konstrukčních dílů do prostoru pravoúhlé soustavy v osách x, y, z.

Spojkou "Y" jako jediným spojovacím dílem stavebnice SEVA jsou orientovány celkem dva otvory ve stejném směru, kolmo na Ypsilon tvar dílu, vedené středem spoje X a Y. Využívá se nejen na vynesení segmentů a konstrukcí mimo standardní pravoúhlou soustavu, ale zejména při zvýšení podvozku vozidel, připojením kol do otvoru vedoucího středem Y části spojky.

Do komerčních sad stavebnic se vyrábí v šedé a bílé barvě.

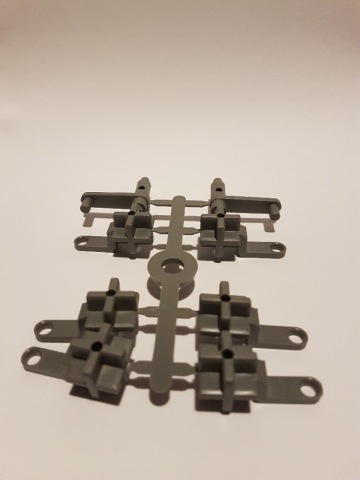

Spojky "k zatáčecí nápravě"

jsou speciální díly, dodávané do komerčních stavebnic k vylámámí na aršíku vytlačeném přímo z výrobní formy. Sestávají ze dvou zatáčecích prvků s otvorem a pantovou konstrukcí a šesti spojek s okem v plochém trnu.

Využívají se zejména k sestavení modelů vozidel se zatáčecí nápravou. Ovšem najdete je také v alternativním spojení na detailech modelů ateliérové tvorby projektu Svět kostiček, nebo také v komerční edici Seva Technik, designované pro současného výrobce stavebnic patronem projektu Svět kostiček.

Otvor pro protažení hřídele nebo čepů je veden na spojce k zatáčecí nápravě ve směru shodném s otvorem skrz plochýt trn.

Do komerčních sad stavebnic se vyrábí v šedé a bílé barvě.

Kompletní portfolio konstrukčních spojek v barevných variantách pod odkazem:

https://svetkosticek-web.clinicos.cz/cms/shop/SEVA%20KONSTRUK%C4%8CN%C3%8D%20SPOJKY/?page=1

Využití spojek na modelu

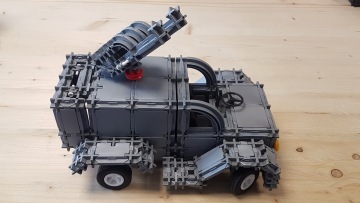

Praktickým příkladem využití všech typů spojek jedné barvy je např. na modelu vojenského PICk-UPu z designované sady BOJOVÁ VOZIDLA edice SEVA ARMÁDNÍ TECHNIKA od projektu Svět kostiček, kterou můžete zakoupit přímo na našem e-shopu pod odkazem:

https://svetkosticek-web.clinicos.cz/cms/shop/product/seva-bojova-vozidla/

Na modelech jsou situovány jak klasické X a Y konstrukční spojky, ale i spojky s kloubem a spojky k zatáčecí nápravě.

2D a 3D výplně

Nejrozsáhlejší základní skupinou dílů jsou výplně. V základu je můžeme rozlišit dle tvaru na 2D plošné výplně a 3D prostorové výplně.

2D výplně jsou řazeny do kategorií klasických tvarů, tvarů s otvory a mixu výplní, které jsou dodávány do komerčních sad stavebnic na aršících z výrobní formy.

Kompletní portfolio výplní pod odkazem: https://svetkosticek-web.clinicos.cz/cms/shop/seva%20v%C3%BDpln%C4%9B/?page=1

SEVA příslušenství

V této kategorii lze nalézt všechny ostatní typy a tvary dílků stavebnice SEVA v komerčně dostupných barvách. V podkategoriích se řadí dílky typu:

Všechny typy, tvary a komerčně dostupné barevné odstíny dílů lze zakoupit v exkluzivním zastoupení na trhu na stránkách e-shopu projektu Svět kostiček, zde:

E-SHOP: SEVA NÁHRADNÍ DÍLY
